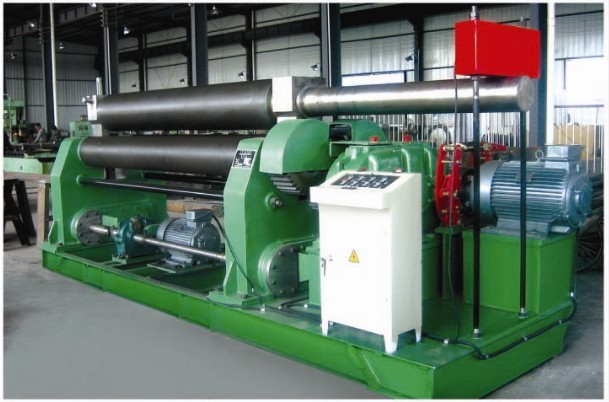

    W11系列机械三辊对称式卷板机





    性能特点：

    本机结构形式为三辊对称式，上辊在两下辊中央对称位置坐垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊做旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。本机床结构紧


    技术参数：

    规格型号
    Specification
    最大卷板厚度
    Max thickness of coiled plate
    mm

    最大卷板宽度
    Max width coiled plate
    mm
    板材屈服极限
    Yieldinglimit
    of sheet metal
    Mpa
    卷板速度
    Rolling speed

    m/min
    最小卷板直径
    The minimum bending diameter
    mm
    上轴直径
    Dlametr of
    top shaft
    mm
    下轴直径
    Dlametr of
    bottom shaft
    mm
    两下轴中心距
    Two shaft center distance
    mm
    主电机功率
    Motor
    power
    kw
    W11-4x1500 4 1500 245 5 300 150 140 185 3
    W11-6x1500 6 1500 245 5 380 160 140 220 4
    W11-6x2000 6 2000 245 4.5 380 170 160 260 5.5
    W11-6x3200 6 3200 245 4.5 380 220 180 280 7.5
    W11-8x2000 8 2000 245 4.5 400 185 170 260 5.5
    W11-8x2500 8 2500 245 4.5 550 240 180 280 7.5
    W11-12x2000 12 2000 245 4.5 550 240 180 280 7.5
    W11-12x2500 12 2500 245 4.5 600 260 220 320 11
    W11-12x3000 12 3000 245 4 700 280 240 360 11
    W11-16x2000 16 2000 245 4 600 260 220 320 7.5
    W11-16x2500 16 2500 245 4 700 280 240 360 11
    W11-16x3000 16 3000 245 4 850 340 260 430 15
    W11-20x2000 20 2000 245 4 700 280 240 360 11
    W11-20x2500 20 2500 245 4 850 340 260 430 15
    W11-25x2000 25 2000 245 4 850 330 270 430 15
    W11-25x2500 25 2500 245 4 900 370 270 480 22
    W11-30x2500 30 2500 245 4 1200 420 360 550 30
    W11-30x3000
    30
    3000
    245
    4
    1200
    450
    		 390
    600
    37

     由于产品在不断的改进中,如出现样本技术数据与产品实际数据有不一致处,应遵照双方的技术协议参数。不再另行通知！
